Маркировка дисков

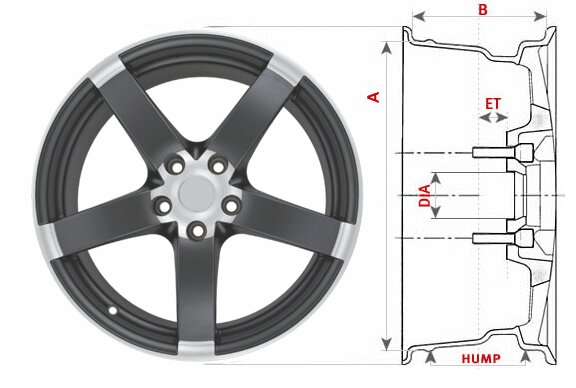

Маркировка колесного диска выглядит следующим образом:
6.5 j x15 5 / 112 ET 35 d 66.6.
Первая цифра маркировки это ширина обода в дюймах, в данном примере ширина обода равна 6,5 дюймов.
Буквы, которые следют за шириной обода – служебные - j или Н2. Покупателю не обязательно обращать на них внимание, они важны продавцу и производителю.
J - закодированная информация о конструктивных особенностях бортовых закраин обода (углы наклона, радиусы закругления и т.п.).
Н2 - буква Н (сокр. от Hump) обозначает наличие кольцевых выступов (хамп) на полках обода, которые удерживают бескамерную шину от соскакивания с диска. Хамп бывает простой, обозначенный как Н, двойной Н2, плоский FH (Flat Hump), асимметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump). Иногда обходятся и без хамп. X - данный знак между условными обозначениями ширины и посадочным диаметром означает, что обод нераздельный.
5 / 112 - PCD (Pitch Circle Diameter). Количество крепежных отверстий для болтов или гаек. Отверстия крепления колеса располагаются на разном диаметре с жестким позиционным допуском, по отношению к центральному отверстию.
Следующий параметр - ET35 - указание вылета диска, размера между привалочной плоскостью диска колеса при установке на ступицу автомобиля и воображаемой плоскостью, проходящей по середине обода в миллиметрах. Вылет может быть отрицательным или положительным или равным нулю.
Установка колес с нештатным вылетом приводит к уменьшению срока эксплуатации подшипнков ступиц и подвески.
Так же маркировка включает в себя указание диаметра центрального отверстия, он должен соответствовать диаметру посадочного цилиндра на ступице автомобиля. Точное сочетание этих размеров обеспечивают специальные центрирующие кольца.
На диске также может быть указано:
- Дата изготовления - год и неделя.
- SAE, ISO, TUV - отметка контролирующего органа. Указание соответствия колес международным правилам или стандартам.
- MAX LOAD 2000LB - обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг).
- PCD 100 / 4 - присоединительные размеры.
- MAX PSI 50 COLD-означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5 кгс / кв.см).
